이전 글을 참고하고 싶다면 "여기를 클릭".
이전 글에서 ASK, FSK, PSK에 관해서 다루었다. 이 중에서 PSK가 대세라고 언급했었는데, 작동방식에서 여러 가지가 존재한다. PSK에서도 굉장히 많은 변조방식이 존재하는데 우선 대표적인 두 가지를 다뤄보도록 하자.
1. BPSK (Binary Phase Shift Keying)
PSK 전송방식 중에서 가장 오류 없이 전송 가능한 방식이 BPSK이다. 위의 사진과 같이 Phase가 단 두 가지만 있기 때문이다. 180도 Phase(위상)전환으로 큼지막하게 위상전환 전환이 이루어져서 아무래도 데이터 수신과정에서 잘못 받아들이는 경우가 적다. 다만 문제점을 하나 꼽자면 위상변환 시 마다 0과 1 하나만 전송이 가능하다. 그만큼 데이터 전송속도에서는 다른 전송방식에 비해서 열등하다. 오류가 상대적으로 적어야 하는 데이터 전송을 위해서 사용된다.
2. QPSK (Quadrature Phase Shift Keying)

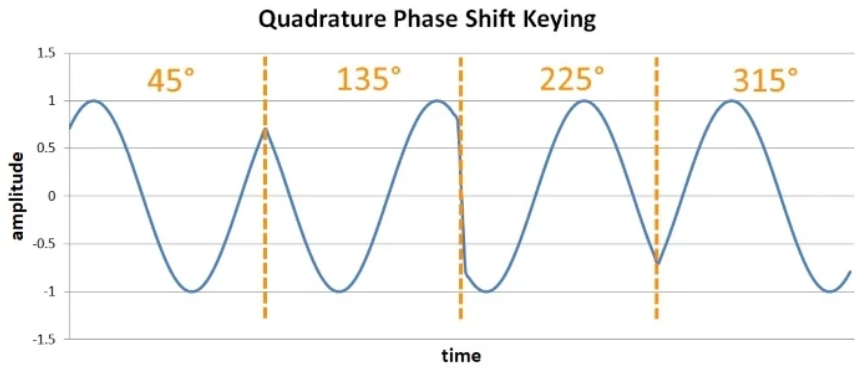

BPSK에서는 Phase 전환 시마다 0 or 1, 즉 1비트만 전송이 가능했다면 QPSK에서는 2비트 동시전송이 가능하다. Phase를 45, 135, 225, 315로 잘 틀어서 전송하면 00, 01, 10, 11 이 중에 4가지 정보를 한 번에 전송이 가능하다. 즉 동일 시간대비 BPSK에 4배나 많은 정보를 전송이 가능하다.
그 외에도 여러 가지 변조방식이 (Modulation) 있다. 위의 대표적인 2가지 이외에 더 알고 싶다면 아래링크로 가서 확인하길 바란다.
Phase-shift keying - Wikipedia
From Wikipedia, the free encyclopedia Jump to navigation Jump to search Type of data encoding Phase-shift keying (PSK) is a digital modulation process which conveys data by changing (modulating) the phase of a constant frequency reference signal (the carri
en.wikipedia.org
